Restauration de la caravelle 1100S de juju

classique!
vive les passages de roue de protection...

ben on y est pas encore....

eh non mais ça viendra!

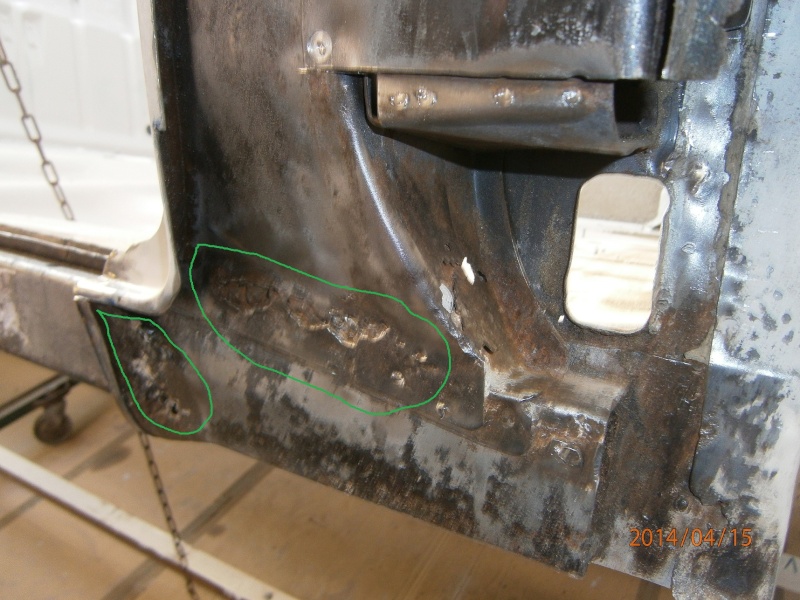

Je suis embêté, je ne sais pas comment m'y prendre sur la partie entourée en vert!!! Il y a 3 tôles superposées et je ne peut pas laisser cette rouille. Comment faire? Tout couper et mettre une tôle plus grosse? défaire le mille feuille et resuperposer???

Pour la partie prolongation du bas de caisse qui entoure le longeron: je n'ai pas accès par le dessus pour dépointer car je ne souhaite pas couper la caisse plus haut... Des idées?



Autre chose, je ne vois pas bien comment est assemblée cette partie (les tôles qui entourent le joint....

pour l’extrémité du bas de caisse regarde sur mon post : https://floridecaravelle.forumactif.com/t132-longeron-et-bas-de-caisse-caravelle

pour la tôle de caisson avt c'est très compliqué, il y a 3 tôles en fait

il y a la tôle verticale (fermant le caisson côté roue) qui est prise en sandwich par une tôle pliée en U qui reçoit le joint souple et la tôle latérale qui touche quasiment l'intérieur de l'aile

pour ça va voir mon post aile avant : https://floridecaravelle.forumactif.com/t133-aile-avant-floride-ou-caravelle

Je les connais parcoeur tes post j'y vais souvent lol

Bon je comptais faire un e rustine sur cette pièce là mais elle est bouffée sur les cotés



Du coup je me suis attaqué à ça. C'est la 1ere fois que je m'essaie à cet exercice

Mise en forme



et le résultat pas encore final

C'est bien ce que je pensais je me suis gourré de tof... Mise en forme

bravo

bon alors avec les explications du mesg précédent et les tofs tu as tout compris?

Compris quoi????

Le pied d'aile (?) je ne sais pas si c'est comme ça que ça s'appelle... est pourri. Je ne voulais pas mais obliger de couper un morceau de la caisse pour pouvoir réparer



et voilà ce qui a dessous



Et là va falloir que je trouve un système pour soutenir la structure avant de démonter sinon elle va s'affaisser...

tant que tu laisses la doublure côté intérieur ça tiendra sans soucis

Bon courage a toi juju!!!
Il y a vraiment une grosse restauration a refaire.
merci pour toutes tes photos.

johann a écrit:tant que tu laisses la doublure côté intérieur ça tiendra sans soucis

Ben comme je comprends pas tout, ce soir j'ai soudé un tube de l'arc boutant jusqu'au longeron et j'ai miis un étai sous l'aile jusqu'au sol. J'ai dépointé le bas de cette tôle et on verra demain....    J'ai eu la flemme de prendre des photos....

colt02 a écrit:Bon courage a toi juju!!!
Il y a vraiment une grosse restauration a refaire.
merci pour toutes tes photos.

Merci mais tu sais la mienne avait l'air en "bon état", j'ai roulé avec pendant un an et demi, je ne serai pas étonné que la tienne en ai besoin aussi. Sur la mienne on ne voyait rien à part les supports de cric.. Par contre elle sera bleu narvik comme la tienne...

j'ai quelques photos de la resto,elle a été complètement démontée,coque a nue idem pour le chassis.
Et pour les longerons l'ancien propriétaire m'a certifié qu'ils etaient en bon états.Pour en etre sur la seule solution serait de les visiter.

John,

J'ai mis une photo sur autotitre d'une pièce que je dois refaire. Je ne peut pas la mettre ici de ce poste. Si tu jette un coup d'oeil dis moi....

Il faut que je remplace le pied de???? alors fabrication de la pièce. Une première pour moi....

super on dirait que tu as fait ça toute ta vie

C'est toi le maître je ne suis qu'un padawan....

Bravo juju!
très belle refabrication,ta pièce a l'air parfaite

Merci. N'exagérons rien elle n'est pas encore en place

Alors je voulais vraiment savoir ce qu'il y avait derrière ça





Et surprise surprise





e craignais pire au vu de tout ce que j'avais vu sur le forum....
l’intérieur du renfort est quand même bien attaqué....



Bon ça va



Ya un trou là... Pourquoi ils n'arrêtent pas de faire des tôles qui se superposent????



Alors quoi faire? J'ai pas trop envie de tout dépointer. Je l'ai retournée, passé de l'acide phosphorique pour qu'il pénètre bien... et on verra demain. Si vous avez des avis!!!!

c bon comme ça, elle n'est pas si pourrie que ça regarde sur mon post derrière la partie avt ds le caisson formé par le triangle si ce n'est pas pourri au cas ou mais il me semble qu'il est déjàa enlevé le fond du triangle non?

j'avais du changer bcp plus loin sur la mienne cette tôle verticale

+1
Moi aussi Juju, je suis de l'avis a Johann

Non je n'ai pas encore enlevé le triangle, j'ai peur que ça n'affaiblisse trop la structure si j'enlève tout non?
Il faut que je les commandes parce qu'ils sont pourris...

Bon j'y retourne là....

pas de danger à enlever le fond du triangle
