Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Dim 28 Aoû - 10:39

Fabrication de la tôle de protection sur le dessous entre le levier et la gaine de chauffage

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1146
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1147

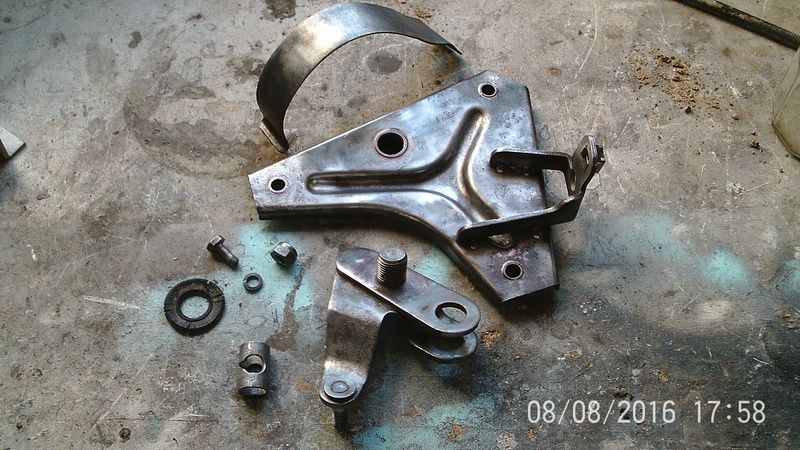

Et je me suis occupé de la platine du frein à main.

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1148
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1149
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1210

fabrication de chariots pour la descendre biêntôt
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1211
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1212


Je me suis attaqué au réservoir. Etat des lieux:
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1213
et évidement What a Face
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1214

Décapage
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1215
Une couche de zinc
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1216
d'antirouille
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1217
d'antigravillons sur le dessous et peinture puis mise en place
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1218

prochaine étape la BV Very Happy


juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  johann le Mer 7 Sep - 21:20

on avance, on avance, on avance, c'est une évidence on a pa sassez d'essence pour aller ds l'autre sens Wink
bien, continue ainsi
johann
johann

Messages : 1516
Date d'inscription : 13/07/2010
Age : 53
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Ven 9 Sep - 19:41

Ayé j'ai fait ma connerie What a Face

En voulant remonter le cul de la boite, j'ai fait tomber la goupille élastique qui lie l'axe à la timonerie
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1210

Alors j'ai retourné la boite pour essayer de la récupérer et là What a Face

Y a ça qui est tombé
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1211

Une petite goupille????

QQu'un a t il une idée d'où ça vient????

Vé être obligé d'ouvrir et ça m'enchante pas GRRRRRRRRRRRRR
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  johann le Ven 9 Sep - 21:34

désolé jamais ouvert de boite de ce type, que des 203-403
johann
johann

Messages : 1516
Date d'inscription : 13/07/2010
Age : 53
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  mecano81 le Ven 9 Sep - 21:47

salut
J'ai ouvert la boite le mois dernier et pas de pièce semblable a l’intérieur .Sur que c'est pas ta goupille ??? mesure le diamètre .C'est juste un rondin ? au diamètre de la goupille ?
Je te téléphone samedi ou dimanche pour la sortie de Nerac dans le 47 et non le 32 Very Happy
mecano81
mecano81

Messages : 390
Date d'inscription : 22/02/2014
Age : 57
Localisation : semalens tarn 81

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Dim 11 Sep - 19:55

Je n'ai pas eu besoin de démonter. La goupille qui était tombée j'ai pu la récupérer;et celle en plus va là:

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1212

C'est celle qui empêche le roulement de se faire la malle. Very Happy
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  Cyber_PAPY le Lun 12 Sep - 17:21

Il est ahurissant de voir le nombre de fois où l'on panique pour un "problème"
qui après résolution s'avère être simplement une erreur d'analyse
qui se traduit tout bonnement par une mauvaise mise en place des éléments
Cyber_PAPY
Cyber_PAPY

Messages : 93
Date d'inscription : 18/10/2010
Age : 72
Localisation : Cergy 95000

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 12 Sep - 21:27

CP je me disais bien qu'il y avait un truc de pas logique. Normalement tout est coinçé la dedans... J'ai passé 3 jours à regarder et étudier la doc... Rien ne collait. Et pis un pote est venu, il connait bien ces boites, et en regardant une fois de plus le cul de la boite j'ai vu un trou.... Mais bon sang, mais c'est bien sur.... scratch et bingo... C'était passé devant mes yeux pendant 3 jours. Mais il n'y a pas plus aveugle que celui qui ne veut rien voir..... jocolor
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 12 Sep - 21:34

Toujours sur la BV

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1213
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1214

Restauration de la tôle de cloche avec le gabarit fourni par mécano 81

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1215

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1216

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1217

juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 14 Sep - 19:26

Je viens d'étaler mon faisceau ... grand moment de solitude... What a Face pour vérifier l'état des cables et connectiques.... Je sens que je vais m'amuser.

Qqu'un aurait il une tof de la centrale de clignotant?

Quand me conseillez vous de le monter? Maintenant qu'elle est vide et sur le tourne broche, ou j'attends d'avoir mis le tableau de bord etc.....Que vaut le faisceau neuf de chez rétro faisceau????
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 24 Oct - 21:16

Suis passé au moteur...
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1218
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1219

J'ai commencé à enlever les accessoires. Pour enlever la poulie un coup de burin sur la vis de manivelle
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1220

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1221

Y en a qui sont allés à la casse...

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1222

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1310
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1223

Lui va falloir le changer

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1311

Et décapage

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1312
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Lun 24 Oct - 21:37

Repeint le bloc, et démonté les carters

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1313

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1314

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1315

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1316

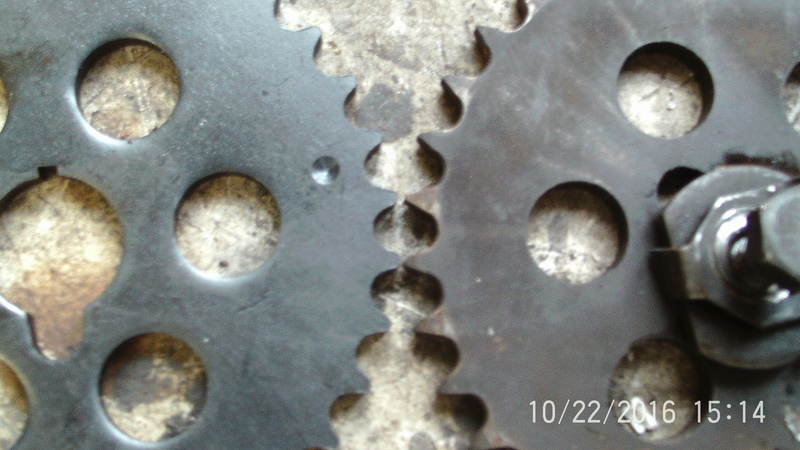

Changement de la distrib
A Gauche la neuve, à droite la mienne on dirait pas comme ça mais elle était usée

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1317
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1318
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1319

Enlever les bougies ça force moins
Mettre en place (à blanc) les pignons de vilebrequin et d'arbre à cames et positionner les repères (en tournant le vilebrequin et le pignon d'arbres à cames) de façon à ce que les repères (en blanc) et les entre axe du vilebrequin et de l'arbre à cames soient alignés.

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1320
enlever le pignon arbre cames pour le passer dans la chaine
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1321

Mettre le tendeur et voilà
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1322

Mise en place du carter. y a toujours des fuites MAIS... Grâce à l'outil que notre Nationnal Magic Hadok à fabriqué, il ne devrait plus avoir de pb, tout ça pour qq €.
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1323
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1324

......
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 25 Oct - 19:22

Coté Embrayage

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1325


Bon y a un pb je n'arrive pas à charger les images... On verra plus tard.. pffff
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  alain lenorman le Mar 8 Nov - 13:07

C'est chirurgical comme decapage Very Happy bravo et bonne continuation
alain lenorman
alain lenorman

Messages : 116
Date d'inscription : 05/01/2013
Age : 61
Localisation : Haute Normadie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 15 Nov - 19:49

On continue
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1310

Changé joint spi vilebrequin
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1311
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1312

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1313

J'ai trouvé un disque d'époque quasiment neuf
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1314
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1315

montage du carter d'huile
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1316
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 15 Nov - 20:05

J'ai posé les écrous cages qui manquaient
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1317

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1318

Me suis amusé à donner un peu de couleur dans ce moteur

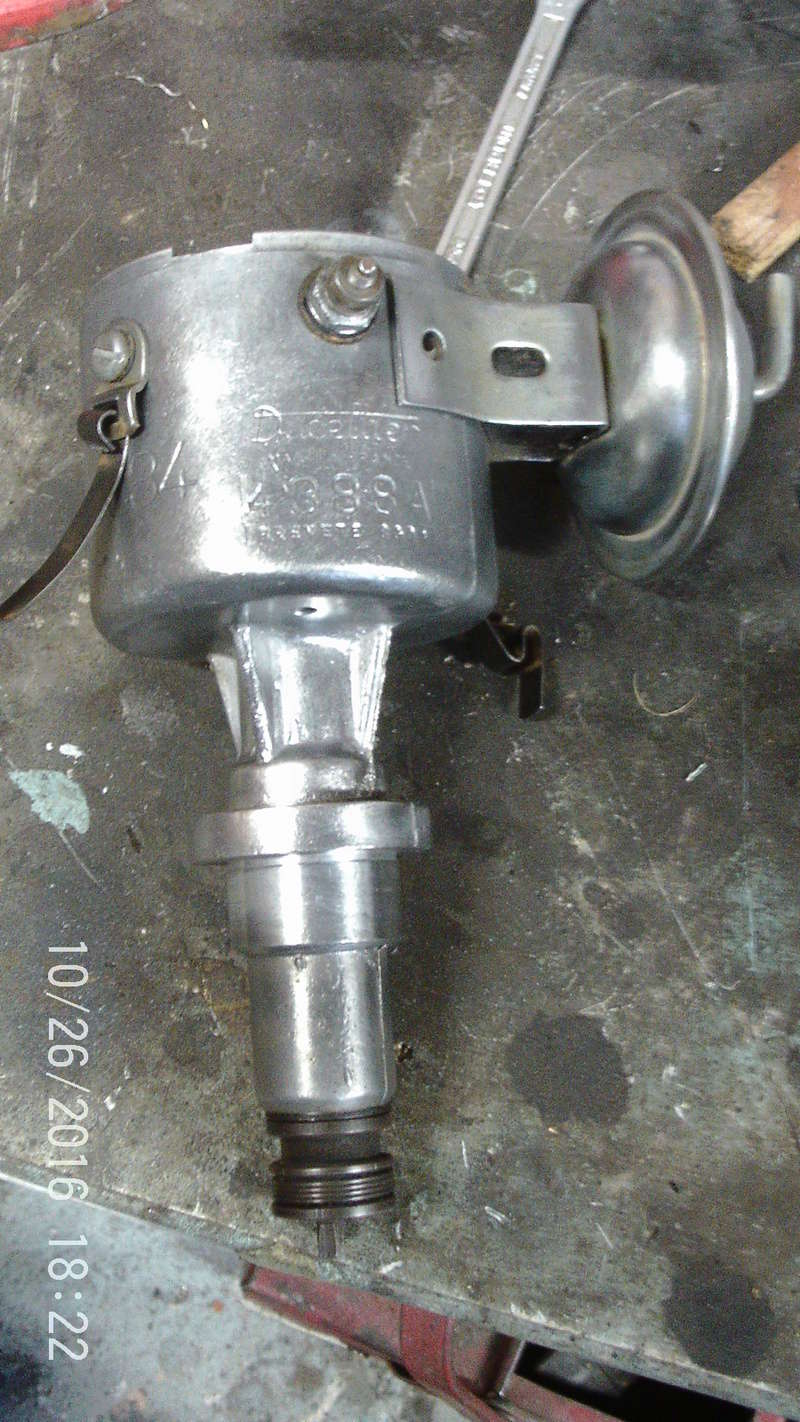

J'ai marqué les repères sur la poulie et le carter de distri pour calage de l'allumage. C'est toujours sombre la dedans
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1319
un petit rafraichissement de la bobine et la jauge à huile

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1320
Oh ça ne restera pas propre bien longtemps mais c'est plus joli et ça m'amuse

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1321
J'ai été obligé, vu l'état, de séparer les pipes admission et échappement. L'ensemble est fixé par 4 vis BTR. Les 2 extérieures ont une partie à l'air libre et évidement sujettes à corrosion. Malgré moultes précautions, il est arrivé de qui devait arriver, j'en ai pété une Embarassed
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1322

Pas grave me dis je mon fournisseur en a .. Sauf que, sauf que il a de 6 et du 8 et sur la voiture c'est du 7 grrrrrr Impossible d'en trouver même chez restagraf. Bon ben j'ai retaraudé les fixations extérieures en 8

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1323

Après avoir décapé par électrolyse l'échappement j'ai passé une 1ère couche de peinture "ésprès" de chez Restaum, on verra ce que çadonne. et du coup elle me tends les bras. Laughing

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1324
Décrassage de l'admission
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1325
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 15 Nov - 20:26

Montage de la pompe à eau et de son support
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1326
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1327

Montage des collecteurs
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1410

J'ai enduit le joint de collecteur de graisse graphitée de sorte que lorsque le moteur démarrera il se mettra en place. Ca va fumer un peu le temps que la graisse se brule, c'est un vieux mécano qui m'a donné le tuyau

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1411
C'est un peu le bazar à monter. J'ai d'abord positionné l'échappement et ensuite l'admission en serrant en alternance la partie sur la culasse et la partie sur la pipe d'échappement

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1412
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1413

Et voilà le bloc fini... ouffff

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1414
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 15 Nov - 20:45

Le Carbu pffff

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1415
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1416
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1417
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1418
Il manque une vis. Je l'ai remplacée depuis.

Décapage de la flasque et nettoyage du carbu. Je ne l'ai pas démonté il marchait très bien
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1419
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1420

Des joints neufs que j'ai du légèrement retailler
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1421
Et montage
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1422
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1423
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1424
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1425
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1426

Ca commence à prendre gueule Twisted Evil


juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 15 Nov - 21:50

J'ai récupéré mes sièges chez le sellier. Il est bloqué, il manque un bidule sur le dossier conducteur.
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1427
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1428
Restauration de la caravelle 1100S de juju - Page 27 Ptdc1429
Il me les a rembourrer pour plus de confort. Assises et dossiers Twisted Evil
Et le fameux manquant... C'est le système sur lequel on visse la boule de basculement du siège. J'avais pas fait gaffe avant. Il n'y a rien..

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1430

Et la pièce qui manque c'est ça. Va falloir que je le fabrique... Laughing

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1431
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  alain lenorman le Ven 18 Nov - 15:20

En tout cas sont bien beaux tes sieges Laughing
alain lenorman
alain lenorman

Messages : 116
Date d'inscription : 05/01/2013
Age : 61
Localisation : Haute Normadie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Dim 20 Nov - 20:23

Merci Very Happy
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  johann le Lun 5 Déc - 22:20

je vois qu'ici aussi on ne mollit pas!
johann
johann

Messages : 1516
Date d'inscription : 13/07/2010
Age : 53
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mar 6 Déc - 8:15

Je en fais pas grand chose de spectaculaire en ce moment. C'est des petits trucs mais long. Un grand jour hier... ( non pas la candidature de Valls lol). J'ai tombé la bagnole, ELLE N'EST PLUS SUR LE TOURNE BROCHE.... YESSSSSSSSSSSSSSSS Ca sent bon.... j'ai pas encore fait de photos....
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  johann le Ven 9 Déc - 21:45

ah merde qu'est-ce qu'on va manger à noël!!!!!! Very Happy
johann
johann

Messages : 1516
Date d'inscription : 13/07/2010
Age : 53
Localisation : epinal

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  juju30 le Mer 4 Jan - 20:51

La voiture sur son chariot Very Happy

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1510

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1511

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1512

Et j'ai commencé a redresser les jupes

Restauration de la caravelle 1100S de juju - Page 27 Ptdc1513
juju30
juju30

Messages : 675
Date d'inscription : 18/12/2013
Age : 57
Localisation : Nîmes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Restauration de la caravelle 1100S de juju - Page 27 Empty Re: Restauration de la caravelle 1100S de juju

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 27 sur 30 Précédent  1 ... 15 ... 26, 27, 28, 29, 30  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
