attelage renault caravelle

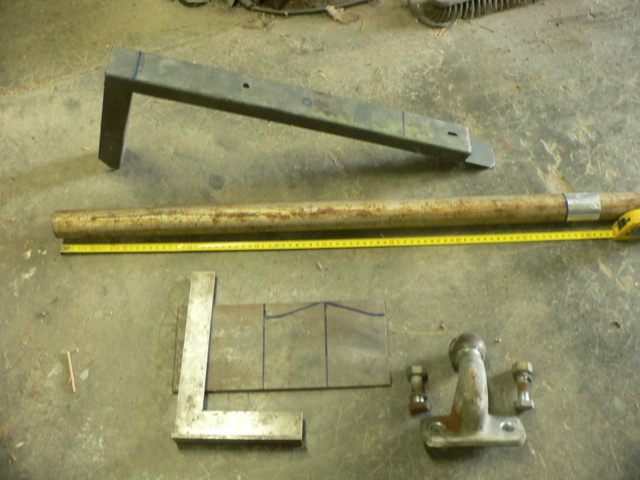

quelques morceaux de ferraille

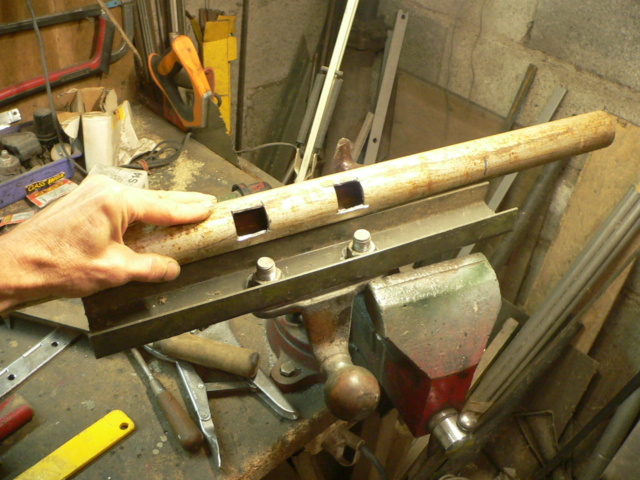

sur le U je soude sur le revers 2 gros écrous
afin d'assurer le passage des boulons je suis obligé de faire des entailles ds le tube

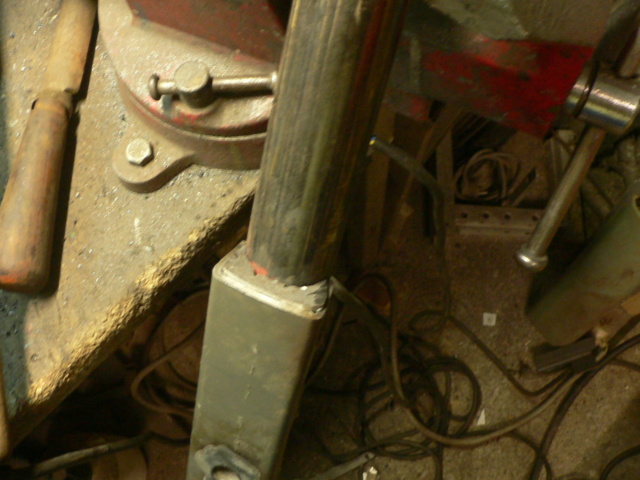

j'obstrue les extrémités du U par rapport au tube

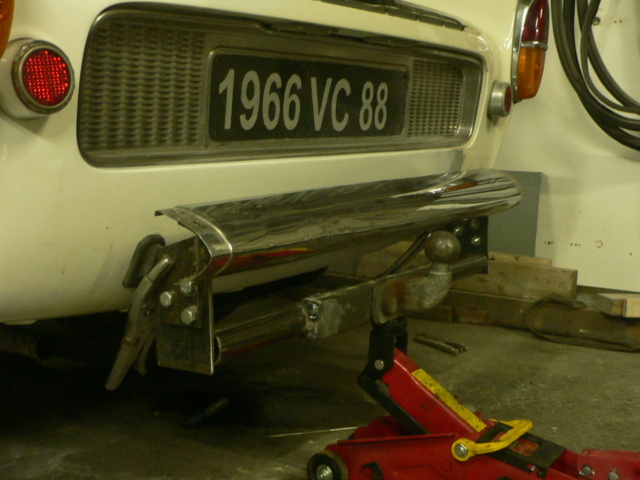

je peux déjà présenter la chose afin de faire les pièces de liaison avec les supports de pare choc, que je vais remettre en état par la même occasion
une fois ces pattes faites je peux les souder et me lancer ds le support de la prise
je prépare le chemin pour le faisceau, il passe par le passe fil de la cloison support du radiateur par le mêm passage que les feux de plaque et le faisceau du feu arrière drt, pour se connecter sur la plaque à bornes fixée sur la joue d'aile
pour ressortir j'agrandis un des trous d'évacuation d'eau au fond du caisson de l'entrée d'air radiateur, puis ressors le fil par le bas du caoutchouc en ayant fait en sa partie inférieur un trou de 10 mm à l'emporte pièce

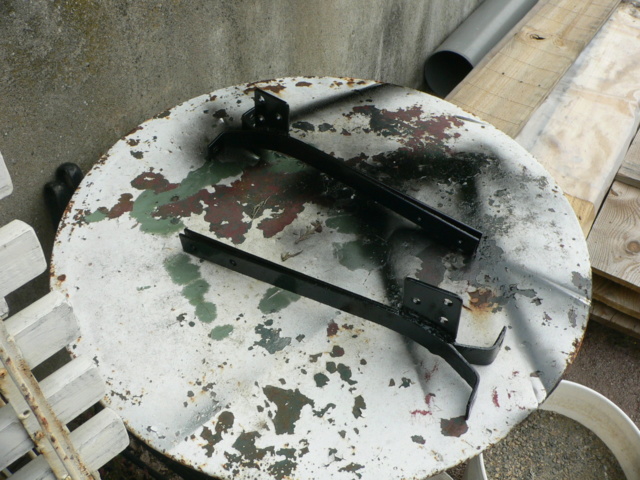

les pattes de support de pare choc
l'attelage
j'ai utilisé des faston doubles pour reprendre les différentes fonctions pour la prise remorque
voilà en fonction pour ce we images à venir.....
sur le U je soude sur le revers 2 gros écrous
afin d'assurer le passage des boulons je suis obligé de faire des entailles ds le tube
j'obstrue les extrémités du U par rapport au tube
je peux déjà présenter la chose afin de faire les pièces de liaison avec les supports de pare choc, que je vais remettre en état par la même occasion
une fois ces pattes faites je peux les souder et me lancer ds le support de la prise
je prépare le chemin pour le faisceau, il passe par le passe fil de la cloison support du radiateur par le mêm passage que les feux de plaque et le faisceau du feu arrière drt, pour se connecter sur la plaque à bornes fixée sur la joue d'aile
pour ressortir j'agrandis un des trous d'évacuation d'eau au fond du caisson de l'entrée d'air radiateur, puis ressors le fil par le bas du caoutchouc en ayant fait en sa partie inférieur un trou de 10 mm à l'emporte pièce
les pattes de support de pare choc
l'attelage
j'ai utilisé des faston doubles pour reprendre les différentes fonctions pour la prise remorque
voilà en fonction pour ce we images à venir.....
